Setting Modem Zyxel Prestige 791 R / M :

1. Klik Start , Klik All program , Klik Accesories , klik Communication , klik Hyper Terminal.

2. Ketik nama ikon dengan nama "Zyxel" atau terserah yanga anda inginkan dan pilih menu icon lalu klik OK


3. Pada pada menu " Connect using " rubah parameter yang ada jadi "COM1"( tergantung port con yang digunakan ), lalu klik OK.


4. Pada menu COM properties ,klik " Restore Default " lalu klik OK


5. Sekarang kita telah masuk ke menu settingan modem , dan kita akan diminta untuk masukkan password login ke modem , default password modem zyxel type 791 R/M ini adalah " 1234 " tekan " Enter ".


6. Setelah masuk ke menu utama ( main menu ), tekan menu " 1 " dan tekan " Enter ".


7. Isiakan parameter menu dengan :
Sytem name = Nama pelanggan.
Location = Lokasi pelanggan.
Contact person = isikan multimedia atau bisa juga no LS dan no Tenos.
Domain name = Telkom atau Sa multimedia.
Route = Yes
Bridge = Yes
Tekan " Enter " agar settingan yang ada tersimpan.

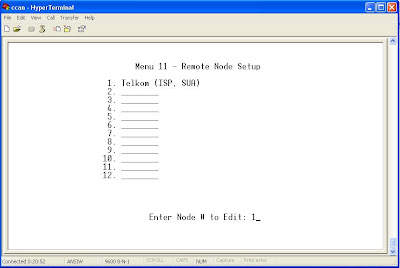

8.Setelah itu akan tampil ke Main menu , lalu Tekan menu " 11 " lalu tekan " Enter " .


9. Setelah masuk ke "menu 11" ,tekan " 1 " lalu tekan " Enter " .


10. Pada "menu 11.1" isikan parameter sebagai berikut :
#. Rem node name = "Telkom" tekan "Enter".
#. Active = "Yes" tekan "Enter".
#. Encapsulation = Enet Encap ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter"
#. Multiplexing = LLC tekan "Enter".
#. Route = IP ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".
#. Bridge = NO ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".

#. Edit ip/bridge = Yes ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".

Pada di "menu 11.3"
Rem ip address assignment = Static
Rem ip addr = ip address misalkan 172.23.21.1 tekan "Enter".
Rem subnet mask = subnet mask misalkan 255.255.255.0 tekan "Enter".
My wan address = ip adress yang diberikan SA multimedia misalkan 172.23.21.13 tekan "Enter".
Nat = SUA Only ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".


Enter terus sampai " Enter to confirm "


#. Setelah itu kan kembali lagi ke "Menu 11.1" pada menu "Edit ATM Options" rubah jadi "YES".
Pada "menu 11.6" rubah " VPI = 0 " dan "VCI = 33".



tekan enter sampai " Enter to confirm "
# Setelah kembali ke menu 11.1 tekan enter terus sampai ke " Edit Filter sets " rubah parameternya jadi "Yes" dan tekan "Enter"



Pada menu 11.5 ,kosongkan parameter dengan menggunakan tombol " Spasi "



lalu tekan "Enter" sampai " Enter to confirm ".
# Setelah kembali ke "menu 11.1" tekan "Enter" sampai "Enter to confirm".


11. Pada menu 11 tekan " 2 " dan tekan "Enter"

#. Rem node name = "Layanan" tekan "Enter".
#. Active = "Yes" tekan "Enter".
#. Encapsulation = RFC 1483 ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter"
#. Multiplexing = LLC-based tekan "Enter".
#. Route = None ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".
#. Bridge = Yes ( untuk merubah settingan,gunakan tombol "Spasi" pada keyboard).lalu tekan "Enter".


#. Pada menu "Edit ATM Options" rubah jadi "YES".


Pada "menu 11.6" rubah " VPI = 1 " dan "VCI = 34". tekan enter sampai " Enter to confirm "
# Setelah kembali ke menu 11.1 tekan enter terus sampai ke " Edit Filter sets " rubah
parameternya jadi "Yes" dan tekan "Enter"


Pada menu 11.5 ,kosongkan parameter dengan menggunakan tombol " Spasi " lau tekan "Enter" sampai " Enter to confirm ".


# Setelah kembali ke "menu 11.1" tekan "Enter" sampai "Enter to confirm".



12 . Setelah kembali ke menu 11 tekan "ESC"


13 . Pada " Main menu " pilih " menu 24 " lalu tekan " Enter ".


14. Pada " Menu 24 " pilih " menu 11 "


15. Pada " Menu 24.11 " rubah server access jadi " Wan Only " dengan menekan tombol " spasi ".setelah semua server access sudah berubah tekan " Enter " sampai " enter to confirm "


16. Setelah kembali ke " Menu 24 " tekan " Esc "


17. Pada " Main menu " pilih menu " 99 " dan tekan " Enter " untuk keluar dari settingan modem.


Sekarang modem telah selesai disetting , dan sudah bisa digunakan !
